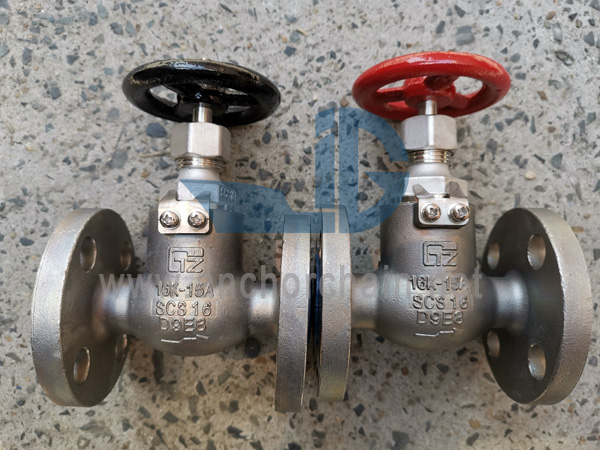

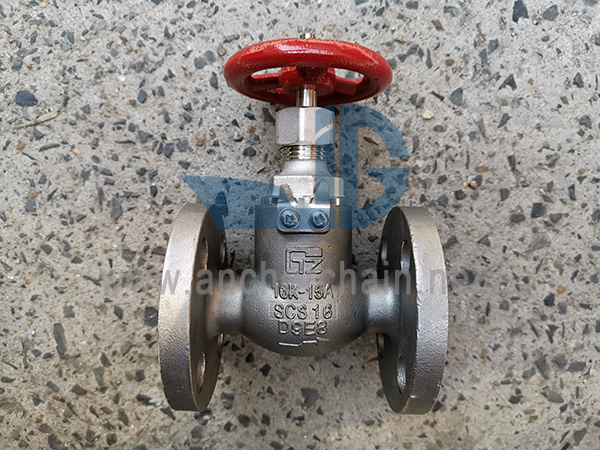

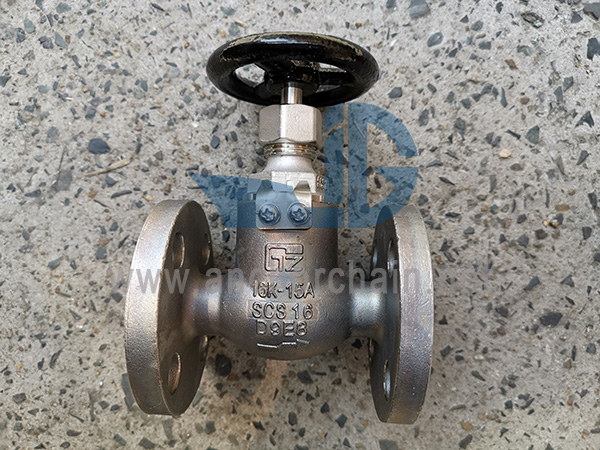

JIS F 7303 16K SCS16 스테인레스 스틸 글로브 밸브 설계 표준: JIS F7303-1996테스트 표준: JIS F7400-1996테스트 압력: 본체-3.3Mpa, 시트-2.42Mpa플랜지 JIS B2220-16K에 따른 크기
JIS B2220-16K에 따른 플랜지 크기
주재료:
1-바디: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
2-디스크: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
3-스템: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
4-보닛: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
5-핸드휠: 주철(FC200)
IMPA 코드 | 크기 | L | D | C | 볼트 구멍 수 | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
