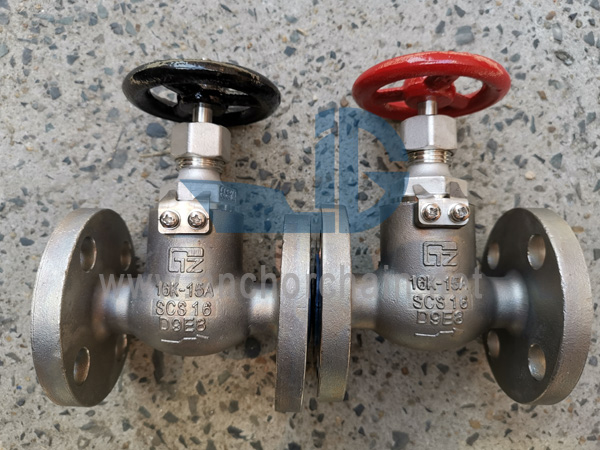

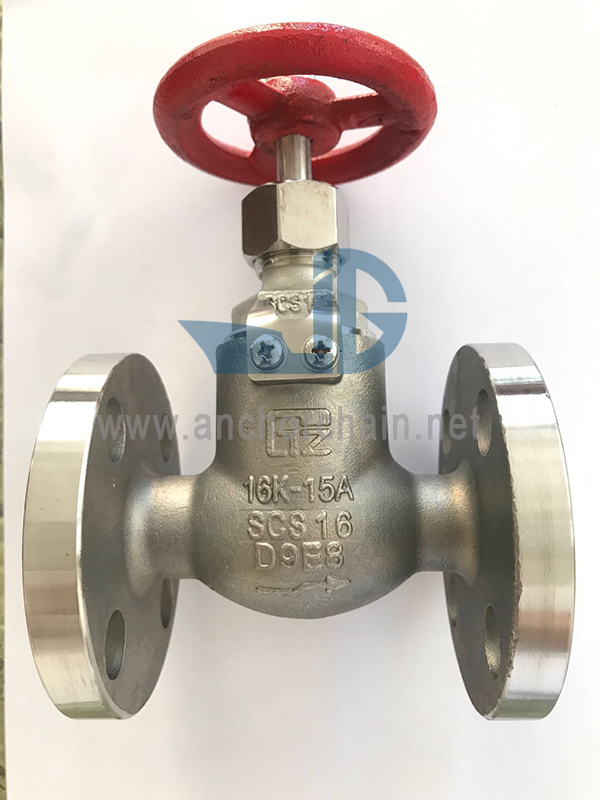

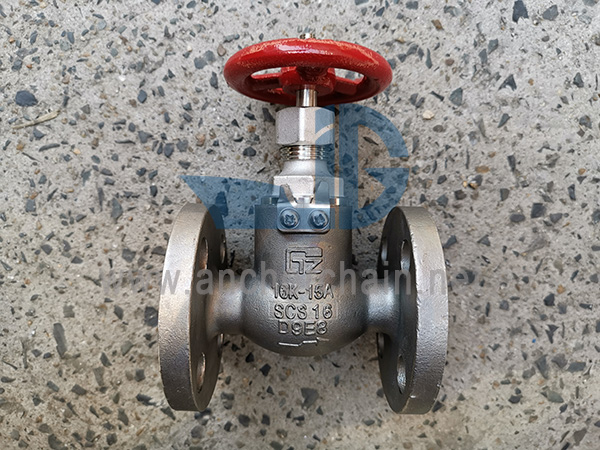

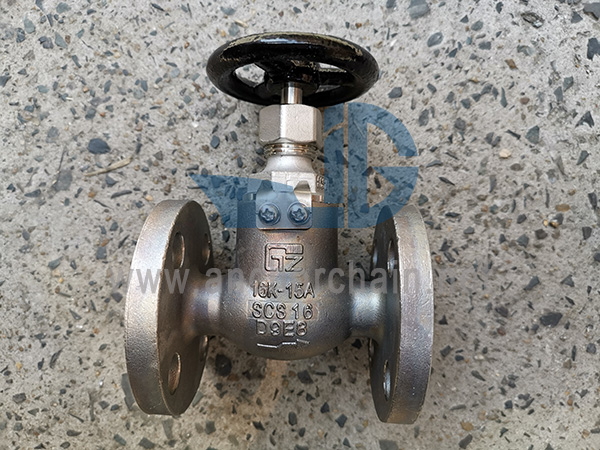

JIS F 7301 5K SCS16 스테인레스 스틸 글로브 밸브 해양 스테인레스 스틸 글로브 밸브 또는 해양 황동 글로브 밸브는 해양 스테인레스 스틸 / 황동 정지 밸브로 불릴 수 있습니다. 기능 : 파이프 시스템 열기 / 닫기 설계 표준 : JIS F7301-1996
* 나사식 보닛이 있는 DN15-DN40, 볼트로 조인 보닛이 있는 DN50-DN65
주재료:
1-바디: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
2-디스크: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
3-스템: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
4-보닛: 스테인리스 스틸 ¼ˆSCS16)/SUS316L
5-핸드휠: 주철(FC200)
IMPA 코드 | 크기 | 대면(L) | 플랜지 직경. (디) | 피치(C) | 볼트 구멍 수 | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
